Индикаторная отвёртка – это незаменимый инструмент для определения неполадок с электрикой.
Индикаторная отвёртка пригодится, чтобы:
Выявить причину поломки электроприбора
Проверить напряжение в сети
Проверить обрыв фазного провода
Найти скрытую проводку
В этой статье мы расскажем, как работает индикаторная отвёртка и как ей правильно пользоваться.
Как работает индикаторная отвёртка?
В зависимости от режима работы индикаторные отвёртки делятся на три вида:
Отвёртка без батареек с неоновой лампочкой – инструмент контактного типа (О). Состоит из прозрачного пластикового корпуса c неоновой лампочкой и токопроводящей клеммой на конце, изолированного стержня резистора, металлического щупа и контактной пружины.
Если возникнет вопрос, как найти фазу и ноль индикаторной отвёрткой в цепи переменного тока, то такой инструмент точно вас выручит. Используется при подключении электросчётчиков, предохранителей и выключателей. Работает только при напряжении более 60В.

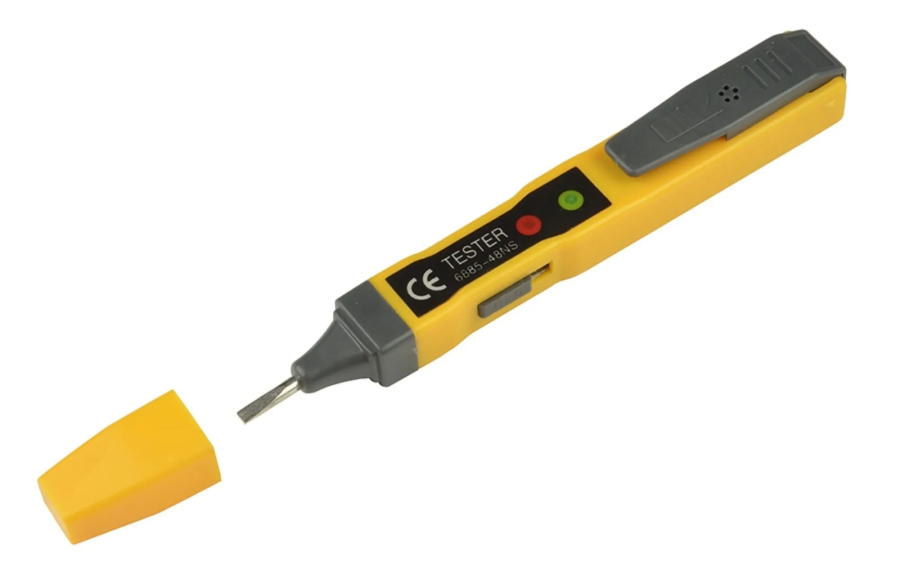

Отвёртка-тестер на батарейках и со светодиодом является инструментом бесконтактного типа (L). Кроме перечисленных выше частей (корпуса, щупа, резистора и контактной пружины) устройство такой отвёртки включает биполярный транзистор и батарейку. Индикатором служит светодиод.
Такой инструмент более функционален, так как им можно тестировать электросети с напряжением менее 60В.

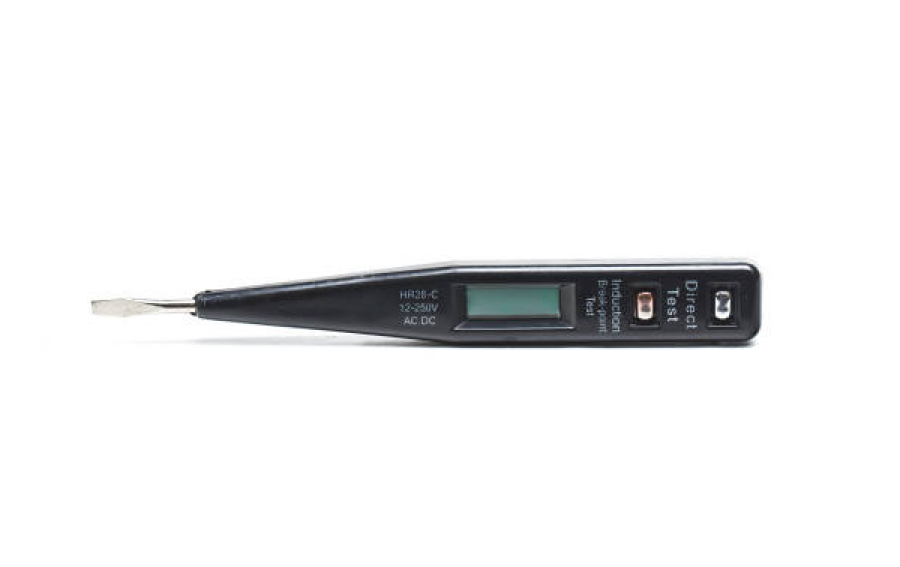

Электронная индикаторная отвёртка – многофункциональный инструмент, работающий в контактном и бесконтактном режимах, а также в высокочувствительном режиме (H). Оснащён жидкокристаллическим дисплеем, на котором отображается величина напряжения. При обнаружении фазы в цепи электрического тока загорается световой индикатор и включается звуковой сигнал.
Данное устройство имеет микросхему и переключатель режимов работы. С его помощью можно находить обрывы в цепи и искать скрытую проводку в стенах. Если в вашем арсенале появится такой инструмент, вы забудете о проблеме, как найти провод в стене индикаторной отвёрткой.
Как правильно пользоваться индикаторной отвёрткой
Использование индикаторной отвёртки без батареек и с неоновой лампочкой:
- В зависимости от того, какую задачу вы решаете, прикоснитесь щупом отвёртки к оголённому проводу или вставьте его в розетку.
- С другой стороны отвёртки находится токопроводящая клемма, на которую нужно поставить палец.
- Резистор сопротивления снижает силу тока до величины, безопасной для человека.
- По полученной замкнутой цепи проходит преобразованный ток, и лампочка загорается. Это свидетельствует о наличии фазы в тестируемом проводе или розетке.
Рассмотрим, как пользоваться индикаторной отвёрткой со светодиодом и батарейкой:
- При использовании такого инструмента не нужно замыкать цепь прикосновением пальца к контакту.
- Для проверки напряжения достаточно поочередно вставить щуп в клеммы розетки. При обнаружении фазы в жиле кабеля светодиод засветится.
- Проведите торцевым концом рукоятки на небольшом расстоянии от места предполагаемой скрытой проводки или места обрыва кабеля бытового прибора. Детектор уловит электромагнитное поле проводника, находящегося под напряжением.
Универсальные индикаторные отвёртки оснащены микросхемой, которая расширяет возможности инструмента:
- На корпусе имеется переключатель выбора режимов работы.
- В зависимости от выбранного режима используем отвёртку описанными выше способами.
Найти фазу и ноль
Для того, чтобы найти фазу и ноль:
1. Обесточьте оба провода, отключив их от электросети.
2. Снимите с проводов 1-2 см изоляции.
3. Разведите зачищенные провода, чтобы не произошло короткое замыкание при их соприкасании.
4. Включите автомат, чтобы подать напряжение на провода.
5. Возьмите индикаторную отвёртку и проведите измерение. Индикатор загорится при наличии фазы.
6. Запрещается брать индикаторную отвёртку за части ниже пластикового корпуса, так как это может привести к поражению электрическим током.
Проверить заземление в розетке
Розетки имеют заземление, обеспечивающее их безопасную работу. Покупатели нашего интернет-магазина интересуются, как проверить заземление в розетке индикаторной отвёрткой.
В розетках предусмотрена дополнительная группа контактов, которые соединены с заземлением.
Для проверки заземления возьмите индикаторную отвёртку и прикоснитесь пальцем к токопроводящей клемме. Поочередно прикоснитесь щупом к каждому контакту розетки. При соприкосновении с фазой загорится индикатор.
Если фазный проводник подключён неправильно, или перепутаны провода в распределительном щитке, то индикатор будет гореть при касании заземляющего контакта.
Оставьте индикатор в гнезде с фазным проводом, а отрезком изолированного провода соедините токопроводящую клемму с оставшимися контактами розетки. Если клемма заземления не подключена, индикатор светиться не будет.
Найти обрыв провода
Если перестал работать удлинитель, вам помогут наши советы, как проверить обрыв провода индикаторной отвёрткой:
- Убедитесь в отсутствии короткого замыкания. Один контакт на вилке возьмите пальцами, а к другому прикоснитесь щупом индикаторной отвёртки. Если световой индикатор не горит, значит короткого замыкания нет.
- Проведите индикаторной отвёрткой по всей длине провода. В том месте, где прибор не реагирует на наличие электрического поля, и произошел обрыв.
Найти провод в стене
Для определения скрытой проводки в стене зажмите пальцем щуп индикаторной отвёртки, а обратной стороной проведите по месту нахождения предполагаемого провода. При его обнаружении загорится индикатор. Если провод находится на глубине более 1 см, и он обесточен, то прибор его может не обнаружить.
Проверить кабель бытового прибора
Прикоснитесь индикаторной отвёрткой к корпусу неисправного бытового прибора, чтобы исключить повреждение изоляции. Индикатор загорится при обнаружении фазы на корпусе электроприбора. Пробой фазы на корпус является опасным для жизни. Отключите прибор от электросети и обратитесь в сервисный центр.
Работа индикаторной отвёртки в разных режимах
Принцип тестирования электрических сетей и оборудования в разных режимах имеет некоторые отличия:
Контактный режим (О).
Цепь замыкается пальцем, щуп прикладывается к тестируемому проводу. Результат получается поверхностный: фиксирует наличие или отсутствие напряжения.
Беcконтактный режим (L).
К проверяемому объекту прикладывается контактная часть. Индикатор реагирует на электрическое поле. Среди преимуществ – яркий световой индикатор и возможность работать с низким напряжением.
Высокочувствительный режим (H).
Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку. С прибором смогут работать даже новички, но он имеет более высокую стоимость по сравнению с более простыми моделями.
Какую индикаторную отвёртку выбрать
Индикаторная отвёртка – полезная вещь в каждом доме. Это простое устройство не требует особых умений, но с его помощью вы легко выявите все проблемы в электрической проводке вашей квартиры. В магазинах Лемана ПРО вам помогут выбрать нужный тип индикаторной отвёртки в зависимости от планируемой области применения и дадут советы по её использованию.
